Dubbele flens conisch

Korte beschrijving:

Stuur ons een e-mail. Downloaden als PDF

Productdetails

Productlabels

Sollicitatie

Nodulair gietijzeren fittingen voor drinkwater en neutrale vloeistoffen tot +70°C.

Technische kenmerken

Flensverbindingen volgens EN1092-2: PN10/PN16
Ontworpen volgens EN545
Maximale werkdruk: PN16 / 16 bar
Bedrijfstemperatuur: 0°C – +70°C
Kleur RAL5015
Epoxypoedercoating met een dikte van 250 μm
Behuizing van nodulair gietijzer EN-GJS-500-7

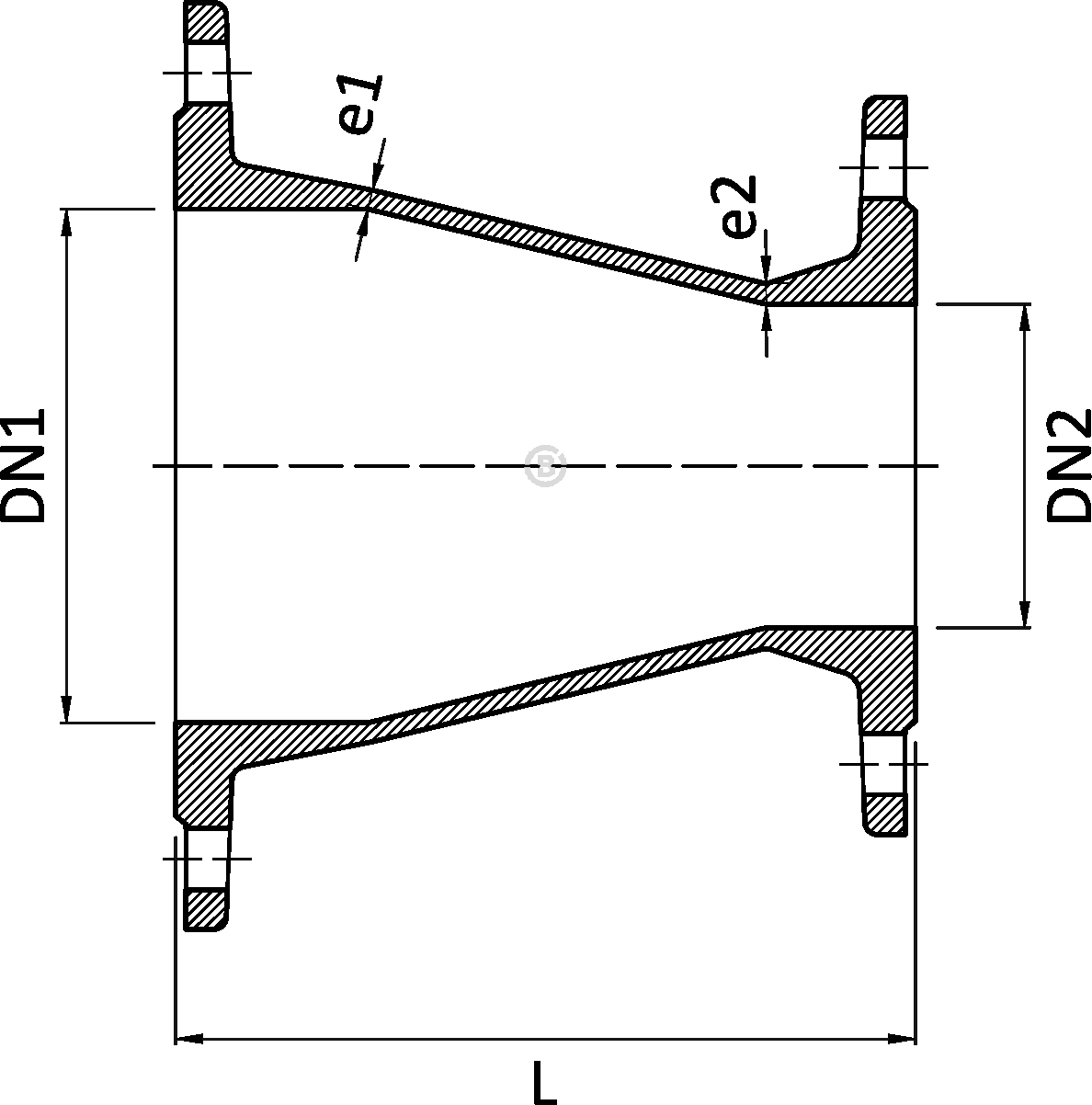

Afmetingen

DN1	DN2	Flensboor.	L	e1	e2	Gewicht	Voorraad
65	50	PN10/16	200	7	7	5.8	Voorraad aanwezig
80	50	PN10/16	200	7	7	5.9	Voorraad aanwezig
80	65	PN10/16	200	7	7	6	Voorraad aanwezig
100	50	PN10/16	200	7.2	7	6.8	Voorraad aanwezig
100	65	PN10/16	200	7.2	7	8.8	Voorraad aanwezig
100	80	PN10/16	200	7.2	7	8	Voorraad aanwezig
125	100	PN10/16	200	7.4	7	8.5	Voorraad aanwezig
150	50	PN10/16	200	7.8	7	9.7	Voorraad aanwezig
150	65	PN10/16	200	7.8	7	9.8	Voorbestellen
150	80	PN10/16	200	7.8	7	10	Voorraad aanwezig
150	100	PN10/16	200	7.8	7.2	10.1	Voorraad aanwezig
200	80	PN10	300	8.4	7	17.5	Voorraad aanwezig
200	80	PN16	300	8.4	7	17.5	Voorraad aanwezig
200	100	PN10	300	8.4	7.2	21.9	Voorraad aanwezig
200	100	PN16	300	8.4	7.2	21.9	Voorraad aanwezig
200	150	PN10	300	8.4	7.8	22.7	Voorraad aanwezig
200	150	PN16	300	8.4	7.8	22.7	Voorraad aanwezig
250	100	PN10	300	9	7.2	24.2	Voorraad aanwezig
250	100	PN16	300	9	7.2	24.2	Voorraad aanwezig
250	150	PN10	300	9	7.8	26	Voorraad aanwezig
250	150	PN16	300	9	7.8	26	Voorraad aanwezig
250	200	PN10	300	9	8.4	29.5	Voorraad aanwezig
250	200	PN16	300	9	8.4	29.5	Voorraad aanwezig
300	100	PN10	300	9.6	7.2	30.3	Voorraad aanwezig
300	100	PN16	300	9.6	7.2	30.3	Voorraad aanwezig
300	150	PN10	300	9.6	7.8	32.1	Voorraad aanwezig
300	200	PN10	300	9.6	8.4	33	Voorraad aanwezig
300	200	PN16	300	9.6	8.4	33	Voorraad aanwezig
300	250	PN10	300	9.6	9	34	Voorraad aanwezig
300	250	PN16	300	9.6	9	34	Voorraad aanwezig
400	100	PN10	300	10.8	9	51	Voorraad aanwezig
400	150	PN10	300	10.8	9	51	Voorraad aanwezig
400	200	PN10	300	10.8	9	73,5	Voorraad aanwezig
400	250	PN10	300	10.8	9	50	Voorraad aanwezig
400	300	PN10	300	10.8	9	58	Voorraad aanwezig
500	300	PN10	300	12	12	110	Voorraad aanwezig
500	400	PN10	300	12	12	94	Voorbestellen
600	300	PN10	400	13.2	13.2	152	Voorbestellen
600	400	PN10	300	13.2	13.2	142	Voorbestellen
